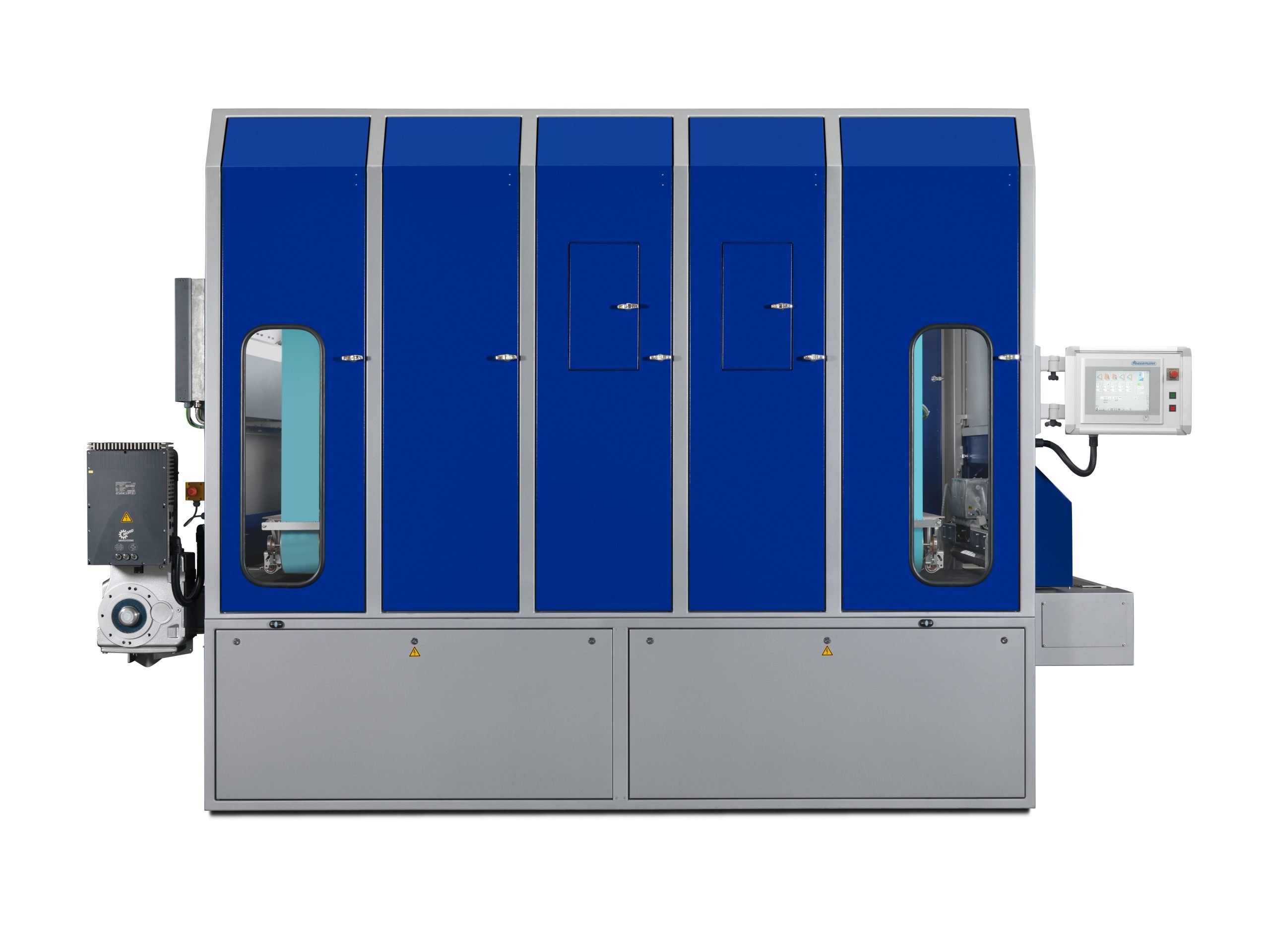

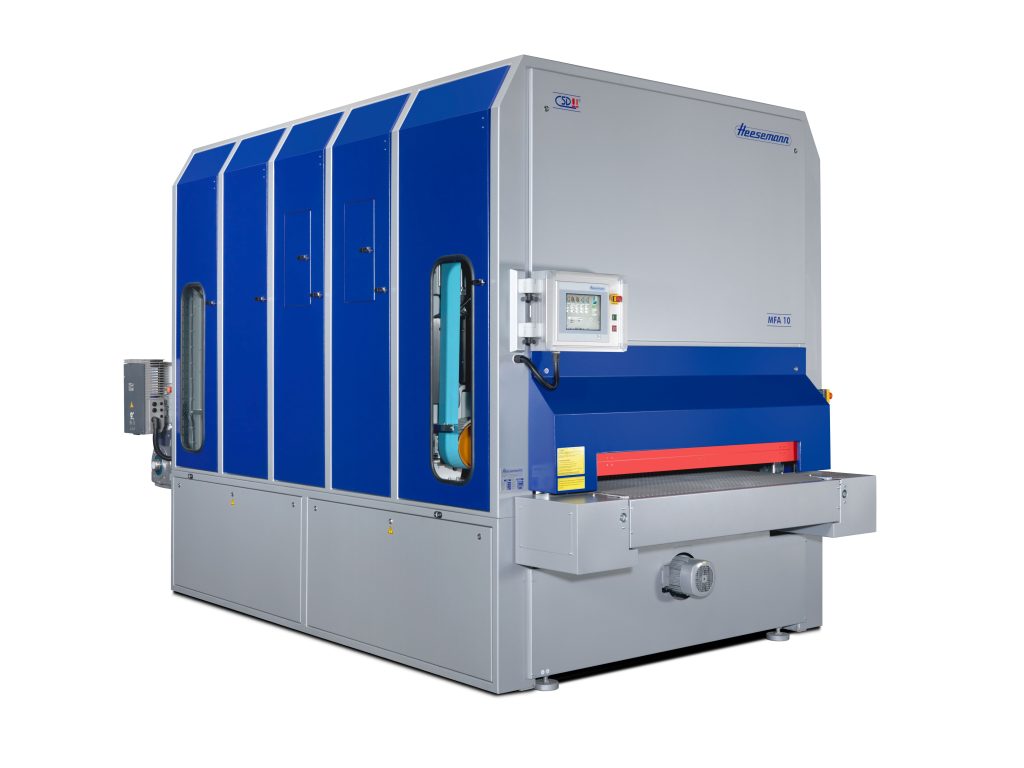

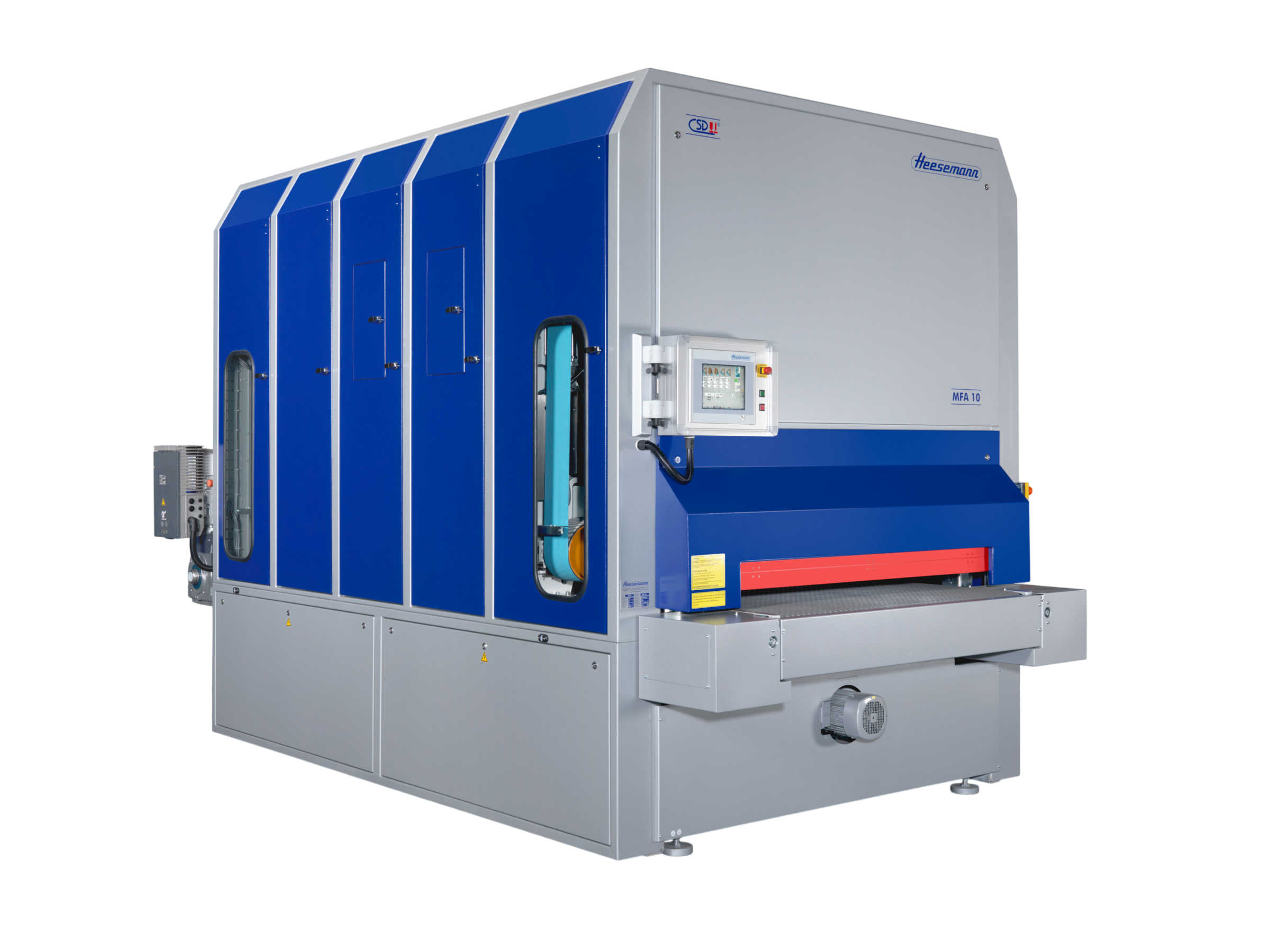

„Heesemann MFA 10 Wide“
Juostinė šlifavimo staklė
„Heesemann MFA 10“ plačios juostos šlifavimo staklės – tai tikras universalus įrenginys, tinkamas bet kokiems šlifavimo darbams. Jas galima įrengti iki 8 kalibravimo, šlifavimo ir šepetavimo agregatų, sukonfigūruotų pagal jūsų konkrečius poreikius –
– nuo blizgaus paviršiaus šlifavimo iki masyvių medinių plokščių kalibravimo. Dėl tvirtos ir patvarios konstrukcijos šios staklės tinka daugiapamainiam darbui paviršiaus apdailos linijose.
Pagrindiniai „Heesemann MFA 10“ plačios juostos šlifavimo staklių privalumai
- Galima konfigūruoti su iki 8 kalibravimo, šlifavimo ir šepečiuojimo agregatais
- Darbinis plotis: 1 350 / 1 600 mm
- Smėlis iš viršaus ir iš apačios
- Galima linijos valdymo integracija į pilnas šlifavimo linijas
- Sukurta vidutinio gamybos apimties įmonėms
- Tvirta konstrukcija, skirta darbui keliomis pamainomis
Mašinų projektavimas ir gamyba
- Tvirta, ilgaamžė konstrukcija, skirta darbui keliomis pamainomis
- Darbinis aukštis: 880 mm
- Darbinis plotis: 1 350 / 1 600 mm
- Staklių stovo plotis: 2 300 / 2 510 mm | aukštis: 2 250 / 2 750 mm
- Ištraukimo sistemos galia svyruoja nuo 3,0 kW iki 15,0 kW, priklausomai nuo konfigūracijos
- Galima konfigūruoti su iki 8 kalibravimo, šlifavimo ir šepečiuojimo agregatais
Eksploatacijos ir valdymo sistema
- Galima linijos valdymo sistema, skirta integruoti į visą paviršiaus apdailos liniją
- Reguliuojamas padavimo greitis: 3–15 / 5–25 / 8–40 m/min, priklausomai nuo konfigūracijos
- Smėlis iš viršaus ir iš apačios
Išplėstinės funkcijos ir taikymo sritys

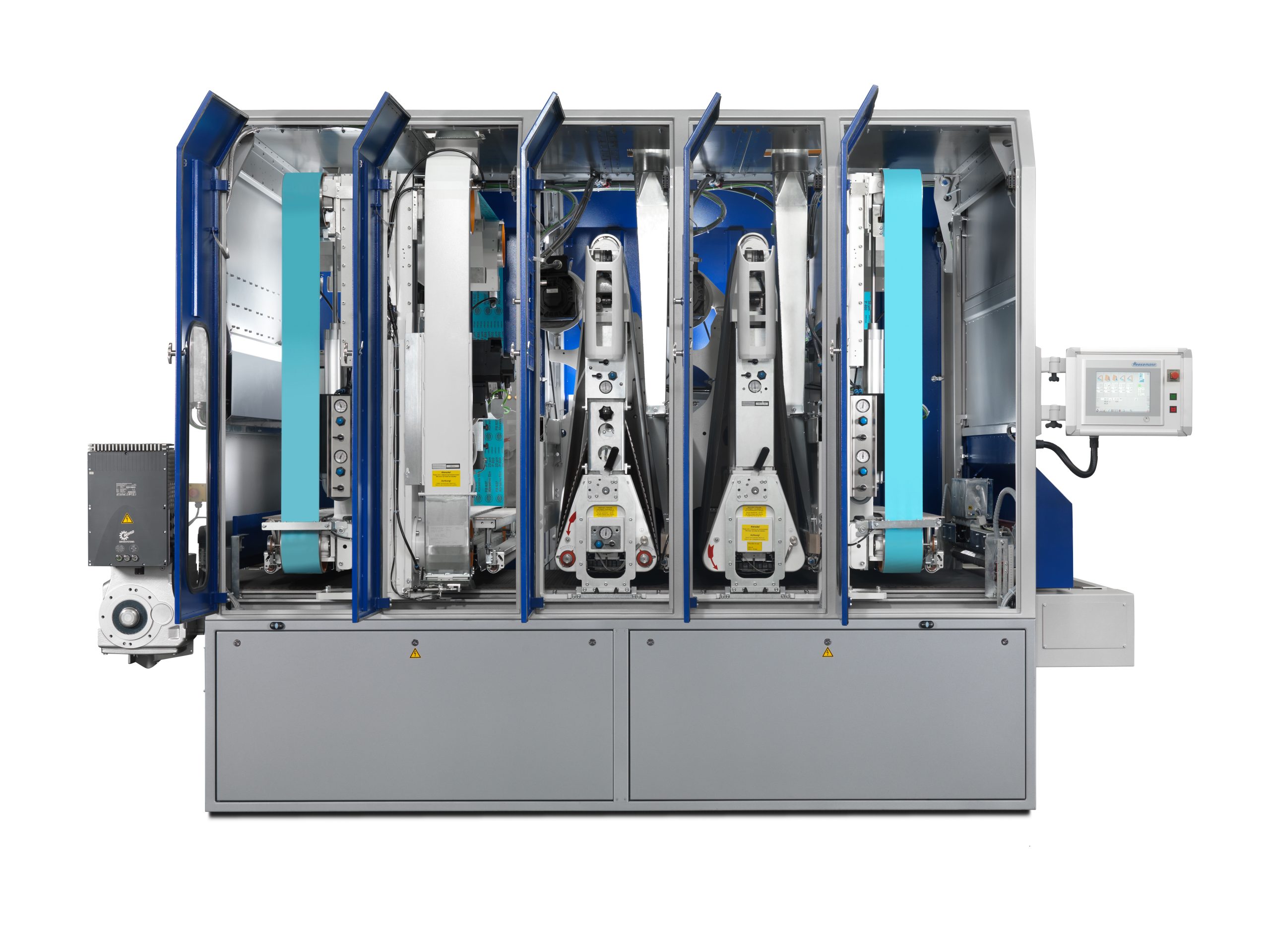

- 9 galimi modulų tipai: peilių ritinėlis, kontaktinis ritinėlis, skersinis šlifavimas, išilginis šlifavimas, išilginis šlifavimas su slėginės lamelių juosta, planetinė galvutė (DB-S), plokščiasis šepetys (RUT), osciliuojantis šlifavimas (OSR), šepetinis ritinėlis
- Šlifavimo juostų plotis – nuo 150 mm iki 1 650 mm, priklausomai nuo modulio
- Tinka tiek blizgių paviršių šlifavimui, tiek masyvios medienos plokščių kalibravimui
- Konfigūracija, pritaikyta pagal kliento reikalavimus, modulis po modulio
„Heesemann MFA 10 Wide“
Juostinė šlifavimo staklė
Pasirinkta standartinė įranga ir funkcijos:
- Darbinis plotis: 1 350 / 1 600 mm
- Darbinis aukštis: 880 mm
- Šlifavimo kryptis: iš viršaus ir iš apačios
- Galima konfigūruoti su iki 8 kalibravimo, šlifavimo ir šepečiuojimo agregatais
- Galima linijos kontrolė
- Gamybos apimtis: vidutinė
- Staklių stovas: plotis 2 300/2 510 mm, aukštis 2 250/2 750 mm
- Pajudėjimo greitis: 3–15 / 5–25 / 8–40 m/min, priklausomai nuo konfigūracijos
- Ištraukimo sistema: nuo 3,0 kW (11 m³/min) iki 15,0 kW (66 m³/min)
- Mašinos ilgis: nuo 2 340 mm (1 juosta) iki 6 540 mm (8 juostos)
- Mašinos svoris: apie 4 200/4 900 kg (1 diržas) iki apie 14 500/16 900 kg (8 diržai)
- Peilių ritininių agregatas: Ø180 mm juosta, 22–30 kW, juostos greitis 30 m/s
- Kontaktinių ritinių blokas: juostos ilgis 2 620–3 250 mm, galia 15–45 kW, juostos greitis 24 m/s

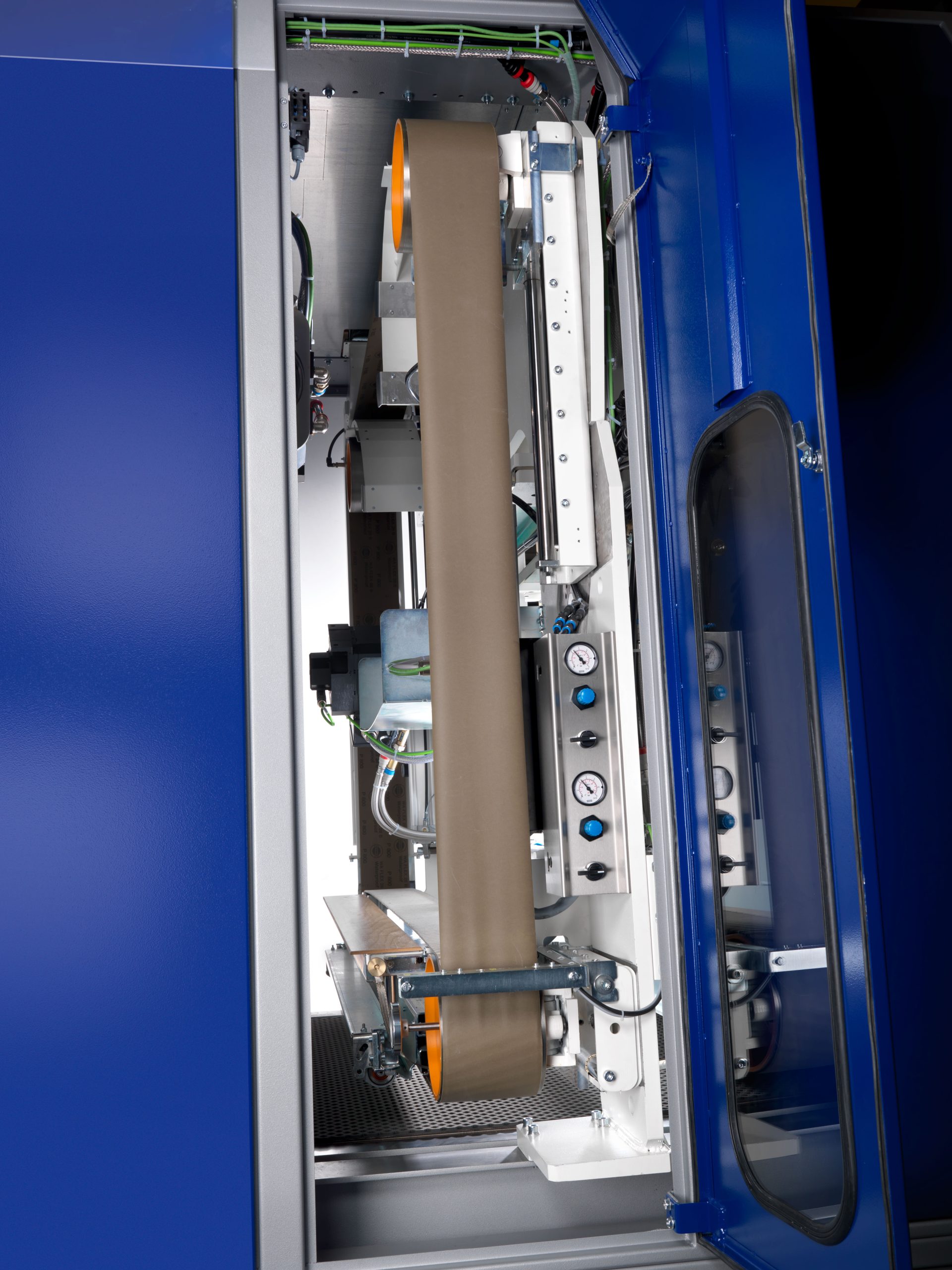

- Skersinio šlifavimo įrenginys: juostos ilgis 5 400–7 000 mm, galia 15–45 kW, juostos greitis 2,0–20 m/s
- Išilginis šlifavimo agregatas: juostos ilgis 2 620–3 250 mm, galia 15–22 kW, juostos greitis 0,5–20 m/s

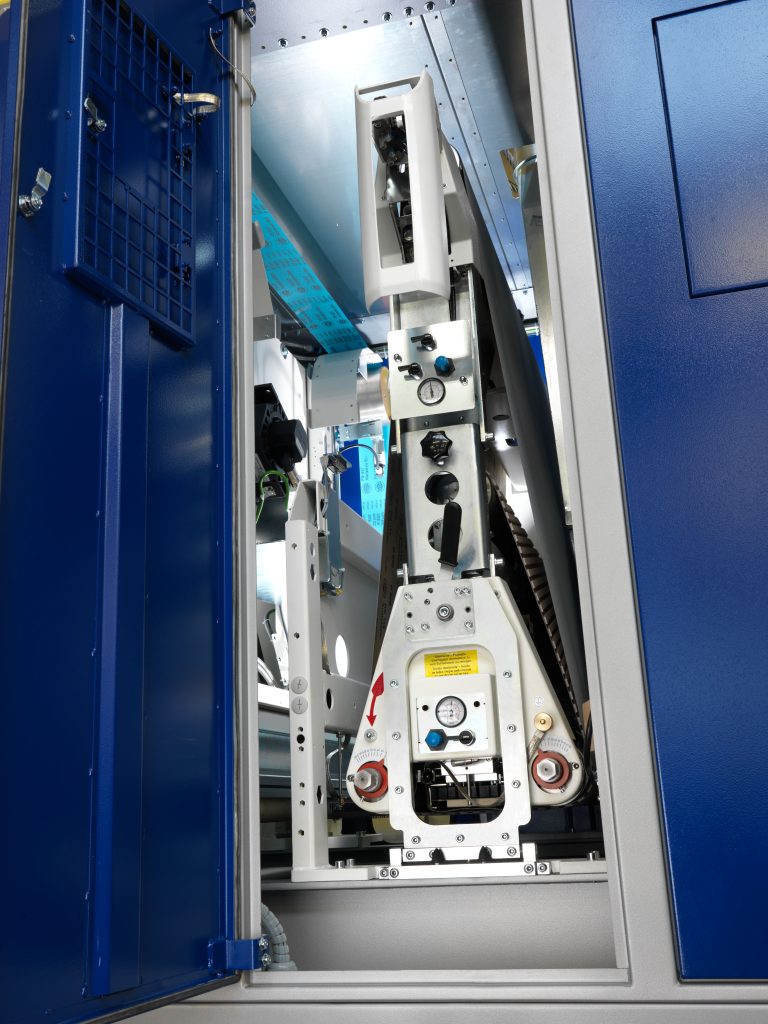

- Išilginis šlifavimo agregatas su slėgine lameline juosta: juostos ilgis 2 620 mm, 15–22 kW
- Planetarinis šlifavimo agregatas (DB-S): 10/12 plokščių šepečių, Ø 150 mm, 1,5 kW palydovinio sukimosi galia, 5,5/7,5 kW plokščių sukimosi galia
- Plokščių šepečių blokas (RUT): 18/20 plokščių šepečių, skersmuo 180 mm, 7,5 kW šepečių sukimosi galia
- Osciliacinis šlifavimo agregatas (OSR): 2 620 × 1 400 mm, 20,5 kW
- Šepetėlių ritininių agregatas: Ø 150/250/400 mm, 2,2–22,0 kW, priklausomai nuo skersmens
- Prijungimo skersmuo: Ø146–280 mm, priklausomai nuo modulio
- Oro greitis: 20 m/s visuose moduliuose
- Ištraukimo tūris, transportavimo juostos išmetimas: 18,5 m³/min
